Erstellen Sie einen MP3-Player basierend auf AVR Mikrocontroller

Hier ist eine umfassende Anleitung zur Erstellung eines MP3-Players mit einem AVR-Mikrocontroller:

Systemübersicht

Dieser Entwurf verwendet:

• AVR-Mikrocontroller (ATmega32 oder ähnlich)

• VS1053 MP3-Decoder-Chip

• SD-Karte für die Speicherung

• LCD-Display

• Steuerungstasten

• Audio-Ausgangsschaltung

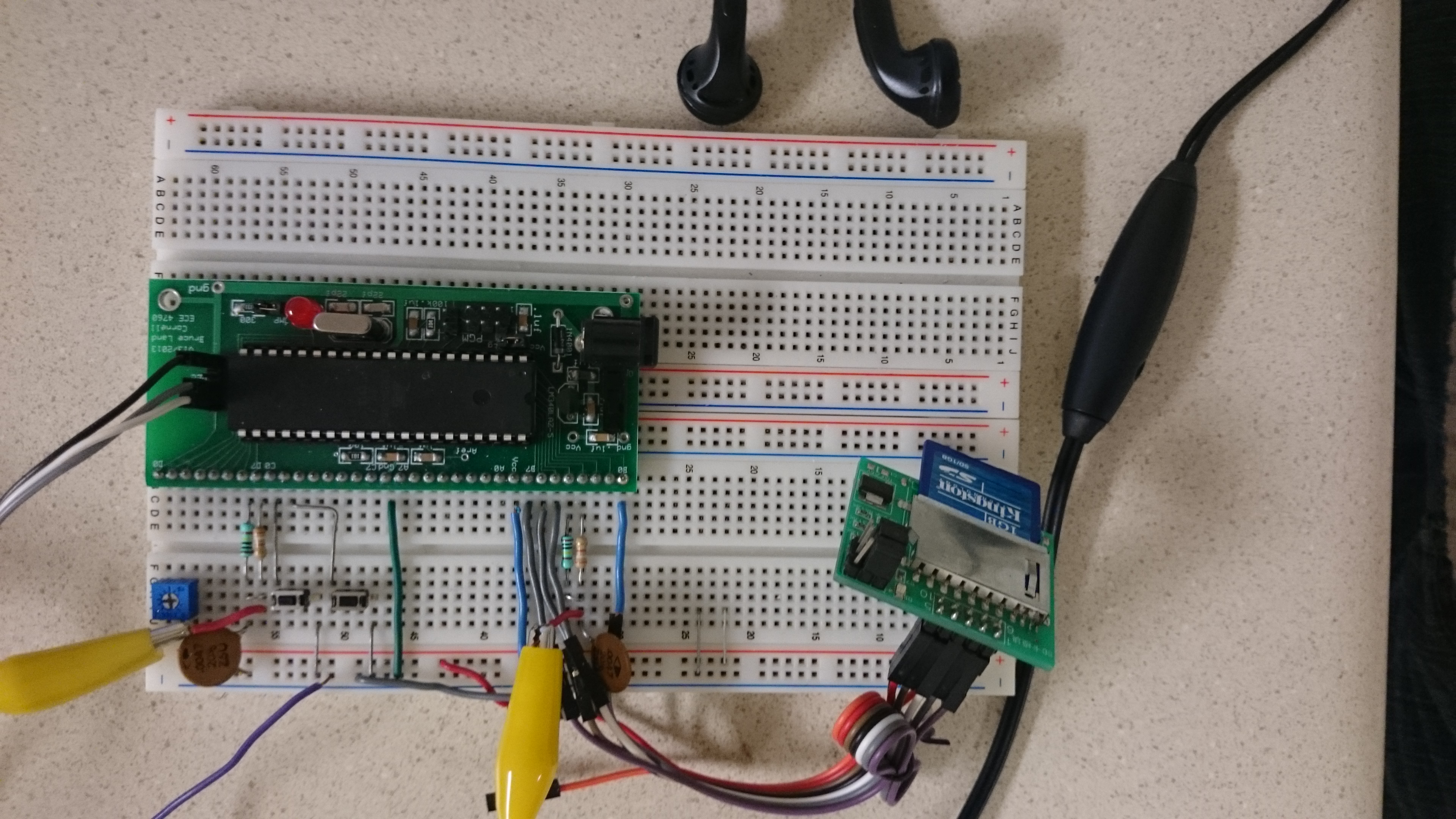

Hardwarekomponenten

1. Mikrocontroller: ATmega32 (oder ATmega328P)

   • 32KB Flash, 2KB SRAM, 1KB EEPROM

   • Ausreichende Rechenleistung für die MP3-Player-Steuerung

2. MP3-Decoder: VS1053

   • Verarbeitet MP3-, WMA-, OGG- und AAC-Decodierung

   • Integrierter Kopfhörerverstärker

   • SPI-Schnittstelle zur Steuerung

3. Speicher: MicroSD-Karte (empfohlen: 2GB+)

   • FAT16/FAT32-Dateisystem

   • SPI-Schnittstelle

4. Display: 16x2 Zeichen-LCD

   • Zeigt Titelinformationen und Wiedergabestatus an

5. Steuerelemente:

   • Play/Pause-Taste

   • Nächster/Vorheriger Titel-Tasten

   • Lauter/Leiser-Tasten

6. Stromversorgung:

   • 3,3V für VS1053 und SD-Karte

   • 5V oder 3,3V für den Mikrocontroller

Schaltungsverbindungen

ATmega32-Pinbelegung:
- PB0-PB3: LCD-Daten (D4-D7)
- PB4: LCD RS
- PB5: LCD EN
- PD2-PD6: Steuertasten
- SPI-Pins (MOSI, MISO, SCK, SS):
  - VS1053: XCS (SS), XDCS, DREQ, MOSI, MISO, SCK
  - SD-Karte: CS, MOSI, MISO, SCK

Software-Implementierung

Hauptkomponenten:

1. FAT-Dateisystem-Bibliothek:

   • Verwenden Sie Petit FatFs (leichtgewichtige FAT-Implementierung)

   • Verarbeitet Dateioperationen auf der SD-Karte

2. VS1053-Treiber:

   • SPI-Kommunikation

   • Initialisierung und Konfiguration

   • Datenstreaming

3. Benutzeroberfläche:

   • Tastenabfrage

   • LCD-Anzeigeaktualisierungen

Grundgerüst des Codes (Pseudocode):

#include <avr/io.h>
#include "vs1053.h"
#include "ff.h"

FATFS fs;  // Dateisystemobjekt
FIL file;  // Dateiobjekt
VS1053 player;

void main() {
    // Hardware initialisieren
    init_lcd();
    init_buttons();
    init_sd_card();
    init_vs1053();

    // SD-Karte einbinden
    f_mount(&fs, "", 0);

    // Hauptschleife
    while(1) {
        // Tasten prüfen
        if(play_pressed()) {
            if(is_playing) pause();
            else play();
        }

        if(next_pressed()) next_track();
        if(prev_pressed()) previous_track();

        // Bei Wiedergabe Daten an VS1053 senden
        if(is_playing) {
            if(vs1053_ready_for_data()) {
                read_mp3_data(&file, buffer, BUFFER_SIZE);
                vs1053_send_data(buffer, bytes_read);
            }
        }

        // Anzeige aktualisieren
        update_display();
    }
}

Detaillierte Implementierungsschritte

1. SD-Karten-Initialisierung:

   • SPI-Schnittstelle initialisieren

   • Richtige Initialisierungssequenz senden

   • Dateisystem einbinden

2. VS1053-Initialisierung:

   • Chip zurücksetzen

   • Taktmultiplikator einstellen

   • Audioparameter konfigurieren

   • Anfangsvolumen festlegen

3. Dateiwiedergabe:

   • MP3-Datei öffnen

   • Daten in Blöcken lesen (typisch 512 Byte)

   • An VS1053 senden, wenn bereit (DREQ hoch)

   • Dateiende behandeln

4. Benutzeroberfläche:

   • Tasten mit Entprellung abfragen

   • Aktuellen Titel, Wiedergabezeit anzeigen

   • Menü anzeigen (falls implementiert)

Herausforderungen und Lösungen

1. Energieverwaltung:

   • Schlafmodi im Leerlauf implementieren

   • Effiziente Spannungsregelung verwenden

2. Dateisystembeschränkungen:

   • Dateinamen kurz halten (8.3-Format)

   • Dateien in Ordnern organisieren bei vielen Titeln

3. Echtzeitleistung:

   • Interrupts für Tastenabfrage nutzen

   • Datenübertragung zum VS1053 optimieren

Erweiterungen

1. Zusätzliche Funktionen:

   • Wiedergabelistenunterstützung

   • Equalizer-Einstellungen

   • ID3-Tag-Lesefunktion

   • Batteriestandsanzeige

2. Alternative Entwürfe:

   • ATmega328P mit Arduino-Bootloader für einfachere Programmierung

   • LCD durch OLED-Display für bessere Grafiken ersetzen

   • Bluetooth-Modul für drahtlose Audioübertragung hinzufügen

Benötigte Ressourcen

1. Entwicklungswerkzeuge:

   • AVR-GCC-Compiler

   • AVRDUDE für die Programmierung

   • Proteus oder ähnliches für die Simulation

2. Bibliotheken:

   • Petit FatFs

   • VS1053-Treiber

   • LCD-Bibliothek

Dieser Entwurf bietet eine solide Grundlage für einen AVR-basierten MP3-Player, der bei Bedarf mit zusätzlichen Funktionen erweitert werden kann. Der VS1053 übernimmt die anspruchsvolle Audio-Decodierung, sodass sich der AVR auf die Dateiverwaltung und Benutzeroberfläche konzentrieren kann.
