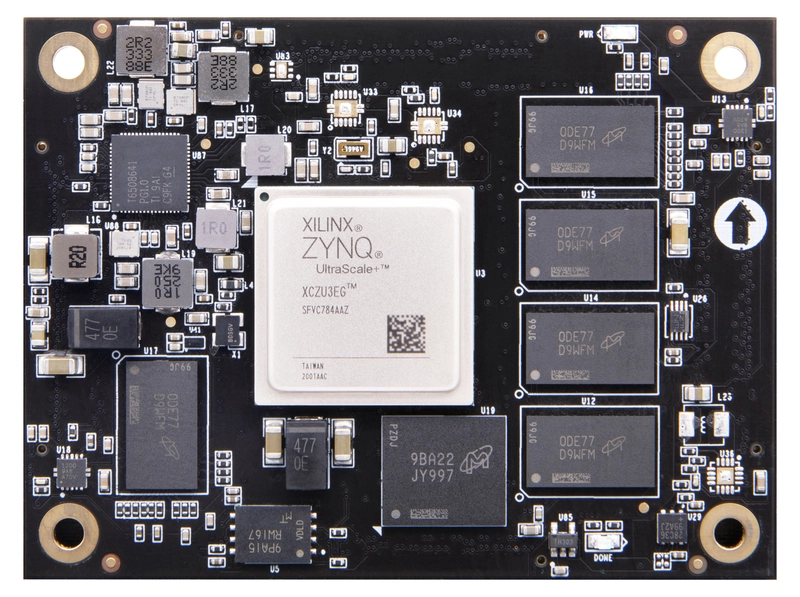

Anwendung von Differenzkristalloszillatoren auf Hochgeschwindigkeits-FPGAs

Zusammenfassung

Differentiale Quarzoszillatoren (z.B. LVDS, LVPECL, HCSL) sind die bevorzugte Taktquelle für Hochgeschwindigkeits-FPGA-Designs, da sie im Vergleich zu single-ended Oszillatoren (z.B. LVCMOS) eine überlegene Störungsimmunität, geringeres Jitter und höhere Frequenzen ermöglichen. Dies ist entscheidend für die Wahrung der Signalintegrität und das Erreichen des Timing-Abschlusses (Timing Closure) in modernen FPGAs mit SerDes-Transceivern, DDR-Schnittstellen und Multi-Gigabit-Datenpfaden.

1. Warum differentiale Oszillatoren? Die Hauptvorteile

Single-Ended-Takte (wie ein 3,3V-LVCMOS-Oszillator) sind einfach, werden aber oberhalb von ~200 MHz problematisch. Differentialsignale lösen diese Probleme:

2. Gängige Differential-Oszillatortypen für FPGAs

1. LVDS (Low-Voltage Differential Signaling):

   • Spannung: ~350mV differentieller Swing.

   • Standard: ANSI/TIA/EIA-644.

   • Verwendung: Der gebräuchlichste Typ für FPGA-globale Takteingänge. Geringe Leistungsaufnahme und exzellentes Jitter-Verhalten.

2. LVPECL (Low-Voltage Positive Emitter-Coupled Logic):

   • Spannung: Größerer Swing als LVDS (~800mV), mit einer anderen Gleichtaktspannung.

   • Verwendung: Für sehr Hochgeschwindigkeitsanwendungen (> 1 GHz). Oft sind AC-Kopplung oder ein Widerstandsnetzwerk zur Terminierung erforderlich, um die Anforderungen des FPGA-Eingangs zu erfüllen.

3. HCSL (High-Speed Current Steering Logic):

   • Spannung: Differentieller Swing ähnlich zu LVDS.

   • Verwendung: Sehr verbreitet als Referenztakt für PCI Express-Anwendungen. Die Ausgangstreiber sind speziell designed, um die Jitter-Anforderungen der PCIe-Spezifikation zu erfüllen.

FPGA-Hersteller bieten dedizierte Takteingangspins an, die für diese differentialen Standards optimiert sind.

3. Anwendung eines differentialen Oszillators an einem FPGA: Der Design-Fluss

Schritt 1: Schaltplaneingabe und PCB-Layout

• Bauteilauswahl: Wählen Sie einen Oszillator mit der korrekten Frequenz, Stabilität und Ausgangsart (LVDS ist am universellsten). Achten Sie genau auf die Phasen-Jitter-Spezifikation (z.B. < 100 fs RMS Jitter im 12-kHz-bis-20-MHz-Integrationsband für SerDes-Anwendungen).

• Stromversorgung, Entkopplung: Platzieren Sie Entkopplungskondensatoren (typischerweise eine Mischung aus 100nF, 10nF und 1µF) so nah wie möglich am Versorgungspin des Oszillators. Dies ist unabdingbar für niedriges Jitter.

• Leiterbahnführung (Kritisch!):

  • Behandeln Sie das differentiale Paar (CLK_P / CLK_N) als eine transmissionsleitungsgerechte, impedanzangepasste Leiterbahn.

  • Führen Sie die Leiterbahnen zusammen mit konstantem Abstand. Verwenden Sie die vom FPGA-Hersteller empfohlene Impedanz (üblicherweise 100Ω differential).

  • Minimieren Sie Via-Anzahl. Vermeiden Sie das Überqueren von Unterbrechungen in Masseflächen.

  • Halten Sie das Paar fern von störungsbehafteten Signalen (z.B. Schaltnetzteile, Datenbusse).

Schritt 2: FPGA-Pin-Zuweisung

• Weisen Sie die differentialen Takteingänge dedizierten Global Clock (GCLK) oder Regional Clock (RCLK) Eingangspins zu. Diese Pins haben direkte, verzögerungsarme Pfade zu den internen Taktmanagement-Ressourcen des FPGAs (PLLs und Clock Manager).

• Konsultieren Sie die Pinout-Dokumentation Ihres FPGAs (z.B. Xilinx' Clocking Resources User Guide oder Intels Pin Connection Guidelines), um die korrekten Pins zu identifizieren. Die Verwendung eines Nicht-Takt-Pins für einen Hochgeschwindigkeitstakt führt zu schlechter Performance und Timing-Fehlern.

Schritt 3: FPGA-Konfiguration (HDL / Constraints)

Hier teilen Sie den FPGA-Tools mit, wie sie mit dem eingehenden Takt umgehen sollen.

• HDL-Instanziierung: Sie könnten einen differentialen Eingangspuffer direkt instanziieren.

  • Xilinx/AMD Beispiel:

    verilog



    // Verilog-Beispiel für Xilinx/AMD Ultrascale+
    IBUFDS #(
        .DIFF_TERM("TRUE"),    // Internen differentialen Abschluss aktivieren
        .IOSTANDARD("LVDS")    // I/O-Standard
    ) IBUFDS_inst (
        .O(clk_core),          // Pufferausgang zur internen Logik/PLL
        .I(CLK_P),             // Diff_p Buffer-Eingang
        .IB(CLK_N)             // Diff_n Buffer-Eingang
    );

  • Intel FPGA Beispiel:

    verilog



    // Verilog-Beispiel für Intel Stratix 10
    ALT_INBUF_DIFF ibuf_diff (
        .i(CLK_P),
        .ibar(CLK_N),
        .o(clk_core)
    );
    // Erfordert auch Zuweisung im Assignment Editor in Quartus.

• Constraint-Datei (.xdc für Xilinx, .sdc für Intel): Sie müssen eine Takt-Constraint erstellen, um die Frequenz und Periode für den Timing-Analyzer zu definieren.

  text



  create_clock -name sys_clk -period 10.0 [get_ports CLK_P]

Schritt 4: Internes Taktmanagement

Der Roh-Takt vom Oszillator wird selten direkt verwendet. Er wird fast immer in eine PLL oder MMCM (Mixed-Mode Clock Manager) innerhalb des FPGAs eingespeist, um:

• Die Frequenz zu multiplizieren (z.B. Erzeugung eines 250 MHz Core-Takts aus einem 125 MHz Oszillator).

• Die Frequenz zu dividieren.

• Mehrere Taktdomänen mit präzisen Phasenbeziehungen zu erzeugen.

• Takt-Deskew und Jitter-Filterung durchzuführen.

Der saubere, jitterarme Eingang vom differentialen Oszillator ermöglicht es der PLL, diese Aufgaben mit maximaler Effizienz und minimalem zusätzlichem Jitter zu erledigen.

4. Wichtige Anwendung: Referenztakt für Hochgeschwindigkeits-SerDes

Dies ist die anspruchsvollste Anwendung. Transceiver für Protokolle wie PCIe, Ethernet (SGMII, XAUI, 100G) und SATA benötigen einen extrem jitterarmen Referenztakt.

• Der differentiale Oszillator stellt diesen Referenztakt für die dedizierten Transceiver-Referenztakt-Eingangspins des FPGAs bereit.

• Der SerDes-Block verwendet diesen Takt, um den präzisen Hochgeschwindigkeits-Serial-Takt für die Datenübertragung und -wiederherstellung zu synthetisieren.

• Jedes Jitter auf diesem Referenztakt wird multipliziert und beeinflusst direkt die Bitfehlerrate (BER) der Verbindung. Deshalb ist die Jitter-Spezifikation des Oszillators hier von größter Bedeutung.

Best Practices und zu vermeidende Fehler

1. Terminierung: Überprüfen Sie immer, ob der Eingangspuffer des FPGA einen internen differentialen Abschluss hat (z.B. DIFF_TERM = TRUE bei Xilinx). Wenn nicht, müssen Sie einen externen 100Ω Abschlusswiderstand über die Leiterbahnen nah an den FPGA-Pins vorsehen.

2. AC- vs. DC-Kopplung: Die meisten LVDS-Anwendungen sind DC-gekoppelt. LVPECL erfordert oft AC-Kopplung (Serienkondensatoren), um die Gleichtaktspannung auf ein für den FPGA akzeptables Niveau zu verschieben. Prüfen Sie das Oszillator-Datenblatt und die FPGA-Anforderungen.

3. Masseführung: Stellen Sie sicher, dass der Oszillator eine solide, unterbrechungsfreie Massefläche darunter hat. Die Masseanschlüsse der Entkopplungskondensatoren sollten über kurze, induktivitätsarme Pfade mit dieser Fläche verbunden sein.

4. Unbenutzte Paare: Wenn eine Seite eines differentialen Oszillators unbenutzt ist, lassen Sie diese nicht unverbunden. Konsultieren Sie das Oszillator-Datenblatt für den korrekten Umgang (oft sollte der Pin offen gelassen werden, aber mit Vorsicht).

Schlussfolgerung

Für jedes Hochgeschwindigkeits-FPGA-Design ist ein differentialer Quarzoszillator kein Luxus, sondern eine Notwendigkeit. Er liefert die stabile, jitterarme und störungsresistente Grundlage, auf der das gesamte Timing des Systems aufbaut. Eine korrekte Auswahl, PCB-Layout und FPGA-Konfiguration sind essentielle Schritte, um seine vollständigen Vorteile zu nutzen und ein robustes, zuverlässiges und leistungsstarkes digitales System zu gewährleisten.
