Demontage eines Militärmultimeters aus dem Zweiten Weltkrieg, eines Multimeters von vor über 80 Jahren!

Dies ist unser heutiger Protagonist, ein Multimeter, das den Flying Tigers über den Ozean zum ersten antifaschistischen Schlachtfeld folgte.

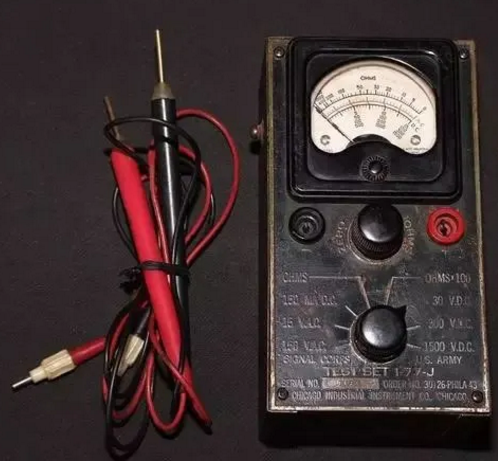

Der Gangwahlknopf. Damals wurden in allen Geräten Vakuumröhren verwendet, und einige Röhrenanoden benötigten Spannungen von bis zu 1500 V, sodass eine Spannungseinstellung von 1500 V vorgesehen war.

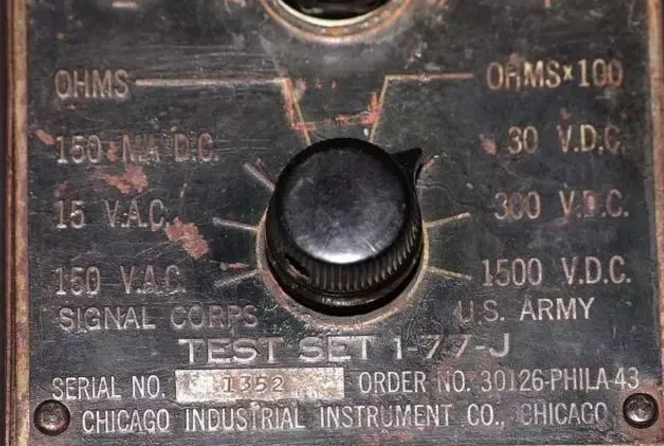

Die Worte unter dem Schaltknauf lauten: Signal Corps US Army, Test Set 1-77-J, Seriennummer 1352, Bestellnummer 30126-Phila-43, Seriennummer und Versorgungsnummer. Das „Phila“ in der Versorgungsnummer bezieht sich auf den Pazifikkrieg.

Chicago Industrial Instrument CO. Chicago, hergestellt von Chicago Industrial Equipment Company.

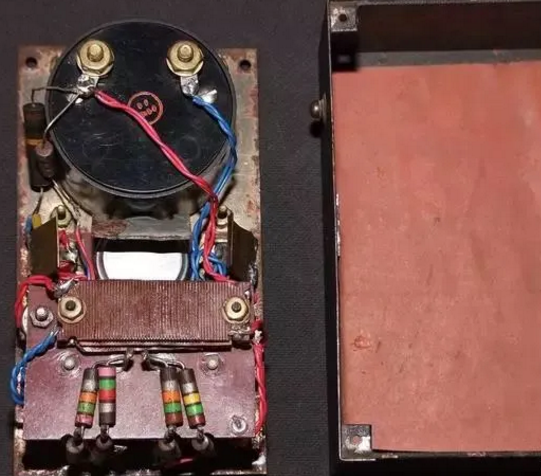

Entfernen Sie die Schrauben der Blende und nehmen Sie die hintere Abdeckung ab. Auf der Innenseite der hinteren Abdeckung befindet sich eine Schicht isolierendes grünes Papier.

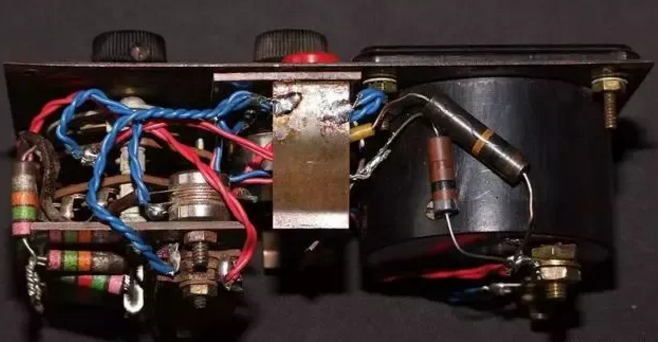

Linke Seite

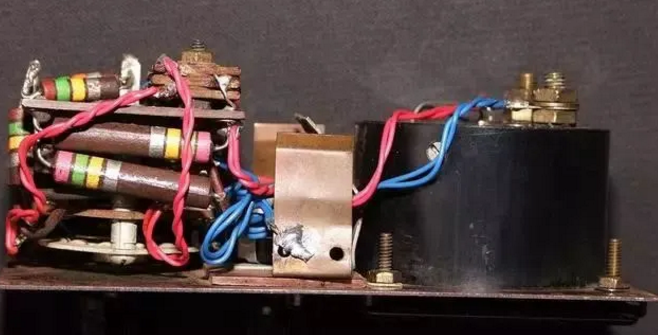

rechte Seite

Feste Kohlewiderstände, zwei in Reihe. Ich werde den Schalthebel nicht zerlegen, da man dafür einen Lötkolben braucht und er ohne Beschädigung nur schwer wiederhergestellt werden kann. Schließlich ist das Ding ein Antiquität.

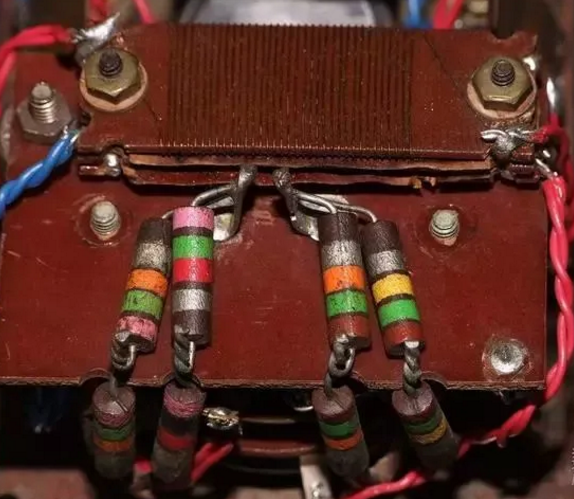

Es gibt drei Drahtwiderstände für den Strom- und Widerstandsbereich, getrennt durch DuPont-Papier.

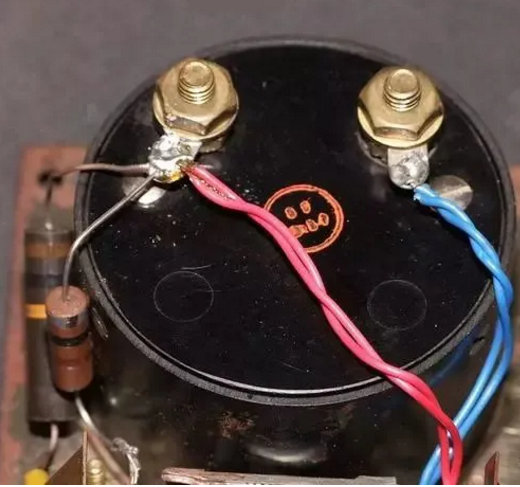

Kopfzeile

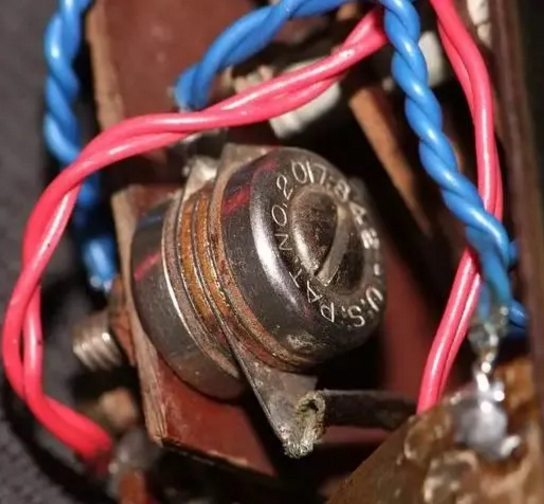

Gleichrichter-Selenstapel. In der Zeit vor der Einführung siliziumbasierter Halbleiter bestanden Gleichrichter aus gestapelten Selenplatten. Dieser Selenstapel musste angepasst werden; durch Variation der Klemmkraft ergaben sich unterschiedliche Einschaltschwellen, dynamischer Widerstand, Sperrspannung und mehr. Nach der Anpassung durch den Hersteller war er praktisch nicht mehr veränderbar.

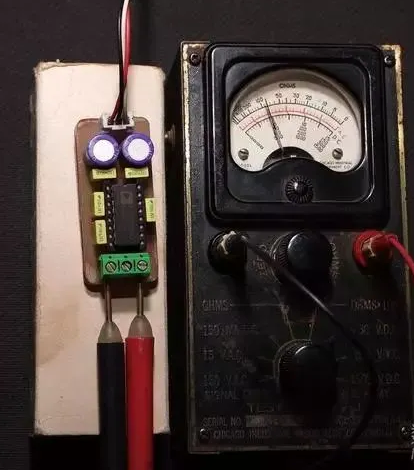

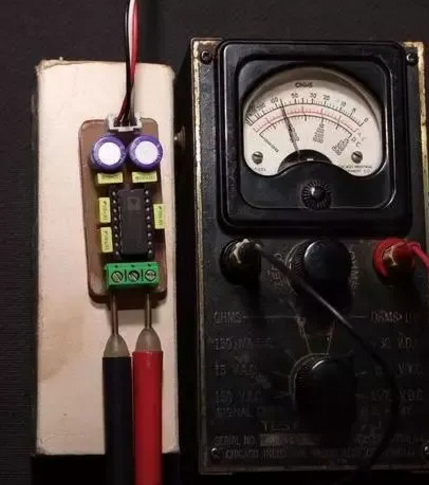

Zum Schluss noch ein wirklich erstaunliches Beispiel. Angeschlossen an eine 10-V-Spannungsreferenz zeigte das Messgerät 9,5 V (1/2 Teilstrich) an – eine Fehlerquote von lediglich 5 %! Bei den meisten röhrenbasierten Geräten liegt die Fehlertoleranz innerhalb von 5 %.

Für ein Antiquität von vor 80 Jahren ist es heute noch verwendbar und der Fehler ist für ein Multimeter nicht so groß. Mir fehlen wirklich die richtigen Worte, um es zu beschreiben!
