Wie verwende ich DDR-Speicher mit FPGA für DSP-Anwendungen?

April 25 2025
Ampheo

Anfrage

Globaler Lieferant elektronischer Komponenten AMPHEO PTY LTD: Umfangreiches Inventar für One-Stop-Shopping. Einfache Anfragen, schnelle, individuelle Lösungen und Angebote.

SCHNELLE ANFRAGE
ZUR RFQ-LISTE HINZUFÜGEN
DDR-Speicher (Double Data Rate) wird häufig in FPGA-basierten DSP-Anwendungen (Digitale Signalverarbeitung) eingesetzt, um große Datensätze, Filterkoeffizienten oder Echtzeit-Signalpuffer zu speichern.

DDR-Speicher (Double Data Rate) wird häufig in FPGA-basierten DSP-Anwendungen (Digitale Signalverarbeitung) eingesetzt, um große Datensätze, Filterkoeffizienten oder Echtzeit-Signalpuffer zu speichern. Hier ist eine Schritt-für-Schritt-Anleitung zur Integration von DDR-Speicher mit einem FPGA für DSP.

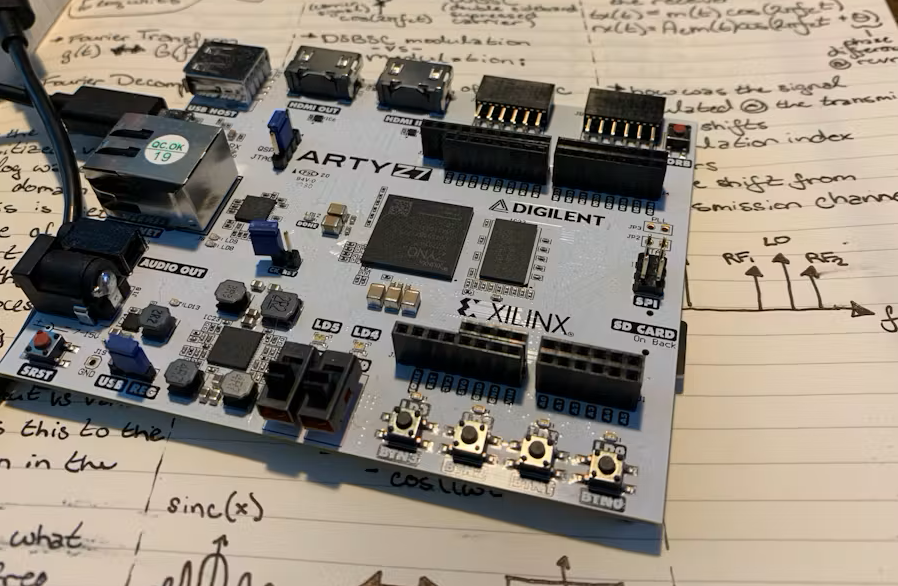

Wie verwende ich DDR-Speicher mit FPGA für DSP-Anwendungen? - Blog - Ampheo


1. Wahl des richtigen DDR-Speichers und FPGAs

DDR-Speichertypen

Typ Geschwindigkeit (MHz) Bandbreite Anwendungsfall
DDR3 400-1066 Mittel Allgemeine DSP, Videoverarbeitung
DDR4 800-3200 Hoch Hochleistungs-DSP (Radar, KI)
LPDDR 400-4266 Niedriger Stromverbrauch Batteriebetriebene DSP-Systeme
DDR2 200-533 Veraltet Kostengünstige, ältere Designs

FPGA-Anforderungen

  • DDR-Speichercontroller-IP (Xilinx MIG, Intel UniPHY, Lattice DDR IP).

  • Ausreichend I/O-Pins (DQ, DQS, CLK, ADDR, CMD).

  • Hochgeschwindigkeitstransceiver (für DDR4/LPDDR4).


2. Hardware-Design-Überlegungen

Leiterplatten-Layout-Richtlinien

  • Impedanzanpassung:

    • DDR-Leitungen (DQ, DQS) sollten 50Ω single-ended oder 100Ω differenziell sein.

    • Längenanpassung der Datenleitungen (±50ps Toleranz).

  • Stromversorgung:

    • Verwenden Sie Kondensatoren mit niedrigem ESR nahe den DDR-Stromversorgungspins.

    • Beachten Sie die Stromversorgungssequenz des FPGA-Herstellers.

  • Leiterbahnführung:

    • Halten Sie DQ/DQS/CLK-Leitungen kurz und fern von Störquellen.

    • Verwenden Sie Fly-by-Topologie für DDR3/4-Adress-/Befehlsleitungen.


3. Einrichtung der DDR-Schnittstelle im FPGA

Schritt 1: Speichercontroller-IP generieren

  • Xilinx (Vivado):

    • Verwenden Sie Memory Interface Generator (MIG).

    • Konfigurieren:

      • Speichertyp (DDR3/DDR4).

      • Datenbreite (z.B. 16-Bit, 32-Bit, 64-Bit).

      • Taktgeschwindigkeit (z.B. 800 MHz DDR3 → 400 MHz effektiver Takt).

  • Intel (Quartus):

    • Verwenden Sie UniPHY DDR Controller.

    • Timing-Constraints einrichten (set_input_delayset_output_delay).

Schritt 2: FPGA mit DDR verbinden

  • Anzuschließende Signale:

    • DQ[0:N-1] (Datenleitungen).

    • DQS (Data Strobe, differenziell für DDR3/4).

    • CLK/CLK# (Differenzieller Takt).

    • ADDR/CMD (Bank, Row, Column, RAS/CAS/WE).

    • ODT (On-Die Termination, nur DDR3/4).

Schritt 3: Timing-Constraints hinzufügen

  • Definieren Sie Taktbeziehungen (create_clockset_input_delay).

  • Beispiel (Xilinx):

    tcl


    create_clock -period 5.0 -name ddr_clk [get_ports ddr_clk_p]
    set_input_delay -clock ddr_clk -max 1.5 [get_ports ddr_dq*]

4. DSP-Datenzugriffsstrategien

Burst-Modus für Effizienz

  • DDR arbeitet am besten mit sequenziellen Bursts (z.B. 8-Wort-Bursts für DDR3).

  • Beispiel: Lesen eines 1024-Punkt-FFT-Puffers in 64-Byte-Blöcken.

Doppelpufferung (Ping-Pong)

  • Verwenden Sie zwei Speicherblöcke, um Staus zu vermeiden:

    • Puffer A: DSP schreibt neue Daten.

    • Puffer B: DSP liest verarbeitete Daten.

DMA für Hochgeschwindigkeitsübertragung

  • Lagern Sie Speicherübertragungen an FPGA-basierten DMA aus.

  • Beispiel: Xilinx AXI DMA IP für AXI4-Stream ↔ DDR-Übertragungen.


5. DSP-spezifische Optimierungen

Speicherzugriffsmuster

  • Block-RAM (BRAM)-Cache: Häufig verwendete Koeffizienten speichern.

  • Scatter-Gather DMA: Für nicht zusammenhängende DSP-Daten (z.B. sparse FIR-Filter).

Beispiel: FIR-Filter mit DDR

  1. Koeffizienten in DDR speichern.

  2. Eingangssamples per AXI4-Stream streamen.

  3. Multiply-Accumulate (MAC) in FPGA-Logik.

  4. Ergebnisse zurück in DDR schreiben.


6. Debugging und Validierung

Signalintegritätsprüfungen

  • Verwenden Sie ein Oszilloskop, um zu überprüfen:

    • DQS-DQ-Ausrichtung (Eye-Diagramm).

    • Takt-Jitter (<5% UI für DDR3).

FPGA-Debug-Tools

  • Xilinx ILA (Integrated Logic Analyzer) für DDR-Datenverkehr.

  • Intel Signal Tap zur Überwachung von Lese-/Schreibzyklen.

Testmuster

  • Schreiben/Lesen Sie bekannte Muster (z.B. 0xAA55AA55), um die Korrektheit zu überprüfen.


7. Häufige Probleme & Lösungen

Problem Ursache Lösung
Datenkorruption Timing-Verletzungen Constraints verschärfen, PCB-Layout anpassen
Hohe Latenz Nicht-sequenzieller Zugriff Burst-Modus, Prefetching verwenden
DDR initialisiert nicht Stromversorgungssequenzfehler Reset-Timing, Spannungspegel prüfen

Fazit

Um DDR-Speicher mit einem FPGA für DSP zu verwenden:

  1. Wählen Sie den richtigen DDR-Typ (DDR3/DDR4/LPDDR).

  2. Designen Sie die Leiterplante sorgfältig (Impedanz, Längenanpassung).

  3. Generieren Sie einen Speichercontroller (MIG/UniPHY).

  4. Optimieren Sie den DSP-Zugriff (Burst-Modus, DMA, Caching).

  5. Debuggen Sie mit ILA/Signal Tap und Signalintegritätsprüfungen.

Dieser Ansatz gewährleistet hochgeschwindigkeitsfähige, zuverlässige DSP-Verarbeitung mit DDR-Speicher.
