Anwendung von eingebetteten Systemen in der Automobilelektronik (mit Beispielen)

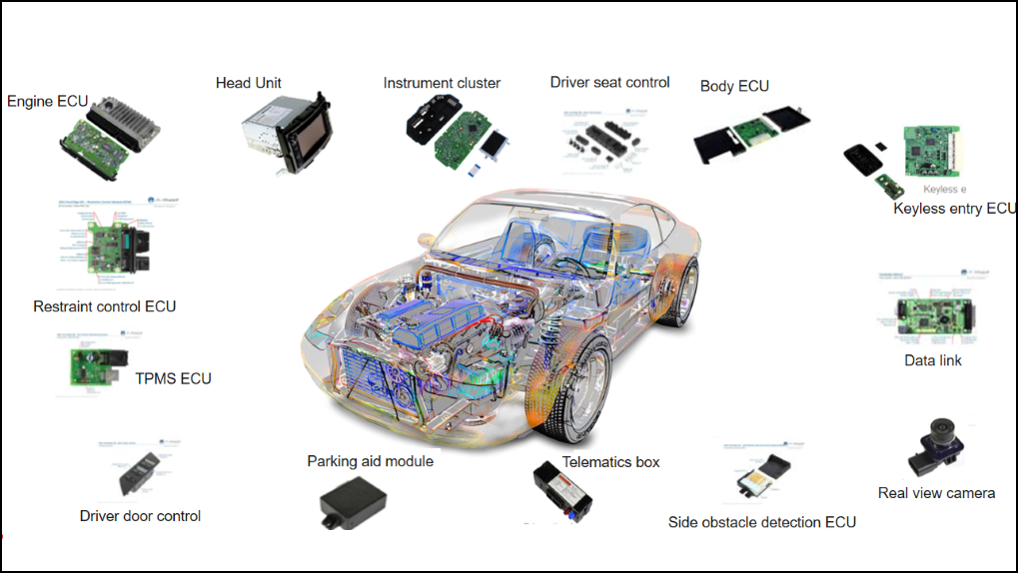

Eingebettete Systeme sind entscheidend für moderne Automobilelektronik und ermöglichen fortschrittliche Funktionalitäten, Sicherheit und Effizienz. Sie werden in verschiedenen Subsystemen eingesetzt, von der Motorsteuerung bis zur Unterhaltungselektronik. Nachfolgend sind die wichtigsten Anwendungen mit Praxisbeispielen aufgeführt.

1. Motorsteuerung & Antriebsstrangmanagement

Funktion: Optimierung der Kraftstoffeinspritzung, Zündzeitpunkt und Emissionen.
Beispiele:

• Motorsteuergerät (ECU) – Überwacht Sensoren (z.B. Sauerstoff-, Drosselklappensensor) und passt das Kraftstoff-Luft-Gemisch an (z.B. Bosch Motronic ECU).

• Hybrid-/Elektrofahrzeug-Steuerung – Verwaltet Batteriesysteme (z.B. Teslas Batteriemanagementsystem).

2. Fahrerassistenzsysteme (ADAS)

Funktion: Erhöht die Sicherheit durch Sensoren und automatisierte Reaktionen.
Beispiele:

• Adaptive Geschwindigkeitsregelung (ACC) – Nutzt Radar (z.B. Tesla Autopilot, Mercedes-Benz Distronic).

• Automatische Notbremse (AEB) – Erkennt Kollisionen und löst Bremsung aus (z.B. Subaru EyeSight).

• Spurhalteassistent (LKA) – Passt die Lenkung via Kameras an (z.B. Toyota Lane Tracing Assist).

3. Infotainment & Telematik

Funktion: Bietet Navigation, Medien und Konnektivität.
Beispiele:

• Teslas Touchscreen-System – Läuft auf Linux-basiertem Embedded-Betriebssystem.

• Android Automotive OS – Eingesetzt in Volvo/Polestar für Apps und Sprachsteuerung.

• eCall-Systeme – Automatischer Notruf (z.B. in der EU Pflicht in BMW/Audi).

4. Karosserieelektronik & Komfortsysteme

Funktion: Steuert Beleuchtung, Klima und Sicherheit.
Beispiele:

• Keyless Entry & Start – RFID-basiert (z.B. Nissan Intelligent Key).

• Automatische Klimaregelung – Passt Temperatur via Sensoren an (z.B. Toyotas Smart Climate).

• Matrix-LED-Scheinwerfer – Dynamische Lichtverteilung (z.B. Audi Matrix LED).

5. Fahrzeugvernetzung (CAN, LIN, Ethernet)

Funktion: Ermöglicht Kommunikation zwischen Steuergeräten.
Beispiele:

• CAN-Bus – Wird für Motor-, Getriebe- und Bremskommunikation genutzt (z.B. OBD-II-Diagnose).

• Ethernet-Backbone – Hochgeschwindigkeitsdaten für ADAS (z.B. BMW iX).

6. Elektro- & Hybridfahrzeugsysteme

Funktion: Verwaltet Batterie, Ladung und Energierückgewinnung.
Beispiele:

• Batteriemanagementsystem (BMS) – Überwacht Zellspannung (z.B. Teslas 4680-Batteriepack).

• Rekuperatives Bremsen – Wandelt kinetische Energie in Strom um (z.B. Toyota Prius).

7. Autonomes Fahren (Stufe L2-L4)

Funktion: Verarbeitet Sensordaten für selbstfahrende Funktionen.
Beispiele:

• NVIDIA DRIVE-Plattform – Führt KI-Algorithmen für Umfelderkennung aus (z.B. Mercedes-Benz DRIVE PILOT).

• Mobileye EyeQ-Chips – Verarbeitet kamerabasierte ADAS-Daten (z.B. Ford BlueCruise).

Warum dominieren eingebettete Systeme die Automobilelektronik?

✔ Echtzeitverarbeitung – Kritisch für Sicherheit (z.B. Airbag-Auslösung in Millisekunden).
✔ Geringer Stromverbrauch – Essenziell für Elektrofahrzeuge.
✔ Modularität – Ermöglicht Updates (z.B. Tesla-OTA-Updates).

Mit Trends wie vernetzten Fahrzeugen, V2X (Vehicle-to-Everything) und KI-gesteuerter Autonomie bleiben eingebettete Systeme das Rückgrat der Automobilinnovation.

Hier sind Beispiele aus der Praxis für eingebettete Systeme in der Automobilelektronik, kategorisiert nach Schlüsselanwendungen mit technischen Details und Branchenimplementierungen:

1. Fahrerassistenzsysteme (ADAS)
Beispiel: Tesla Autopilot (Hardware 3.0)

Embedded-Technologie:

• SoC: Speziell von Tesla entwickelter FSD-Chip (Full Self-Driving) (14 nm, Dual-Core-KI-Beschleuniger).
• Sensoren: 8 Kameras, 12 Ultraschallsensoren, Vorwärtsradar.
• Software: Neuronale Netze zur Objekterkennung (z. B. „HydraNet“-Multitasking-Lernen).

Funktionen: Spurzentrierung, automatischer Spurwechsel, verkehrsabhängige Geschwindigkeitsregelung.

Warum eingebettet?: Echtzeitverarbeitung (<100 ms Latenz) bei geringem Stromverbrauch (72 W TDP).

Beispiel: Mobileye EyeQ5 (Einsatz bei BMW und Ford)

Embedded-Technologie:

• SoC: EyeQ5 (7 nm, 12-Kern-CPU + GPU + dedizierte Beschleunigerkerne).
• Funktion: Betreibt L2+/L3-Systeme wie Ford BlueCruise (freihändiges Fahren auf der Autobahn).

2. Antrieb von Elektrofahrzeugen
Beispiel: Batteriemanagementsystem (BMS) für Tesla Model 3

Embedded-Technologie:

• MCU: Texas Instruments Hercules TMS570 (ASIL-D-zertifiziert für Sicherheit).
• Funktion: Überwacht 2.976 Batteriezellen (im Long-Range-Pack), gleicht Ladung/Entladung aus und prognostiziert die Reichweite.
• Innovation: Nutzt maschinelles Lernen zur Optimierung der Batterieentladung.

Beispiel: Motorsteuerung für Nissan Leaf

Embedded-Technologie:

• MCU: Renesas RH850 (32-Bit, Dual-Core).
• Funktion: Wandelt Gleichstrom der Batterie in Wechselstrom für den Motor um und steuert die Bremsenergierückgewinnung.

3. Infotainment & Telematik
Beispiel: Volvo-Fahrzeuge mit Android Automotive OS

Embedded Tech:

• SoC: Qualcomm Snapdragon 8155 (7 nm, 8-Kern).
• Betriebssystem: Linux-basiertes Android Automotive (nicht Android Auto!).
• Funktionen: Native Google Apps (Karten, Assistant), OTA-Updates, Sprachsteuerung.

Beispiel: Mercedes-Benz MBUX Hyperscreen

Embedded Tech:

• SoC: NVIDIA Xavier (512-Kern-Volta-GPU + 8-Kern-CPU).
• KI: Erlernt Fahrgewohnheiten (z. B. schlägt sie häufige Ziele vor).

4. Fahrzeugvernetzung
Beispiel: CAN-Bus in Fahrzeugen des Volkswagen Konzerns

Embedded Tech:

• Protokoll: CAN FD (schnellere Datenrate-Variante von CAN).
• Anwendungsfall: Verbindet über 70 Steuergeräte in einem VW ID.4 (z. B. Kommunikation zwischen Getriebe und Batterie).
• Herausforderung: Sicherheitsrisiken (z. B. CAN-Injection-Angriffe).

Beispiel: Automotive Ethernet im BMW iX

Embedded-Technologie:

• Protokoll: 10-Gbit/s-Ethernet-Backbone (im Vergleich zu 1 Mbit/s bei CAN).
• Anwendungsfall: Verarbeitet 4K-Kamera-Feeds für autonomes Fahren.

5. Autonomes Fahren (L4)
Beispiel: Waymo-Fahrer (Jaguar I-PACE Robotaxi)

Embedded-Technologie:

• Rechenleistung: 5x kundenspezifische Google TPU-Pods (für die Wahrnehmung).
• Sensoren: LiDAR + 360°-Kameras + Radar.
• Hauptmerkmal: Läuft ohne Sicherheitsfahrer (L4 in Phoenix, Arizona).

Beispiel: NVIDIA DRIVE Orin im NIO ET7

Embedded Tech:

• SoC: Orin (254 TOPS KI-Leistung).
• Funktion: Betreibt NIOs „NAD“ (Autonomes Fahren) mit 4D-Bildgebungsradar.

6. Cybersicherheit
Beispiel: Teslas Intrusion Detection System

Embedded Tech:

• Hardware: Hardware-Sicherheitsmodul (HSM) im FSD-Computer.
• Software: Signierte Firmware-Updates + CAN-Bus-Verschlüsselung.
• Jüngster Hack: Forscher drangen über Bluetooth in Tesla ein (Patch über OTA).

7. Klassisch vs. Modern: Entwicklung eingebetteter Systeme in Fahrzeugen

Warum diese Beispiele wichtig sind:

• Leistung: Eingebettete Systeme ermöglichen Echtzeitreaktionen (z. B. muss AEB innerhalb von <50 ms reagieren).
• Skalierbarkeit: Dieselbe ECU-Hardware kann OTA-basiert umprogrammiert werden (z. B. Tesla erweitert Funktionen nach dem Kauf).
• Sicherheit: ASIL-D-zertifizierte MCUs (z. B. in Bremsen) reduzieren die Ausfallrate auf <1 pro Milliarde Stunden.
